概述
鎧裝熱電偶是將熱電偶絲、絕緣材料和金屬保護管三者組合裝配后，經過拉伸加工而成的一種堅實的組合體。具有能彎曲、耐高壓、熱響應時間快和堅固耐用等優點。
鎧裝熱電偶通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0℃-1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
產品分類
防噴式鎧裝熱電偶
防水式鎧裝熱電偶
圓接插式鎧裝熱電偶
扁接插式鎧裝熱電偶
手柄式鎧裝熱電偶
帶補償導線式鎧裝熱電偶
產品特點
熱響應時間少，減小動態誤差；可彎曲安裝使用；測量范圍大；機械強度高，耐壓性能好。
工作原理
鎧裝熱電偶由兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱勢。
熱電偶實際上是一種能量轉換器，它將熱能轉換為電能，用所產生的熱電勢測量溫度。
執行標準：IEC584GB/T16839-1997JB/T5582-1991
常溫絕緣電阻
在環境溫度為20±15℃，相對溫度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻≥1000MΩ.m
安裝固定形式
固定/可動卡套螺紋接頭，如下圖表：
|
代號和尺寸
|
鎧裝熱電偶外徑
|
|
￠8￠6￠5
|
￠4￠3￠2
|
|
M
|
M16×1.5
|
M12×1.5
|
|
S
|
22
|
19
|
固定/可動卡套法蘭盤，如下圖表：
|
代號和尺寸
|
鎧裝熱電偶外徑
|
|
￠8￠6￠5
|
￠4￠3￠2
|
|
D
|
￠60
|
￠50
|
|
Do
|
￠42
|
￠36
|
|
D1
|
￠24
|
￠20
|
|
S
|
￠22
|
￠19
|
|
do
|
￠9
|
￠7
|

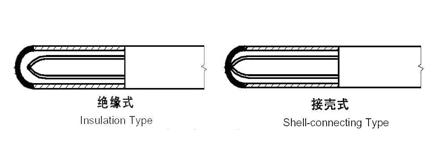

測量端結構形式:如下圖

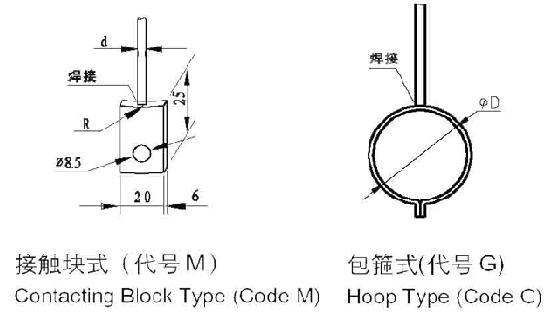

附加裝置形式:如下圖
測量范圍及允差
|
型號
|
分度號
|
允差等級
|
|
Ⅰ
|
Ⅱ
|
|
允差值
|
測量范圍℃
|
允差值
|
測量范圍℃
|
|
WRNK
|
K
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004ltl
|
375~1000
|
±0.0075ltl
|
333~1200
|
|
WRMK
|
N
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004ltl
|
375~1000
|
±0.0075ltl
|
333~1200
|
|
WREK
|
E
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004ltl
|
375~800
|
±0.004ltl
|
333~900
|
|
WRFK
|
J
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004ltl
|
375~750
|
±0.004ltl
|
333~750
|
|
WRCK
|
T
|
±0.5℃
|
-40~+125
|
±1℃
|
-40~+133
|
|
±0.004ltl
|
125~350
|
±0.0075ltl
|
133~350
|
|
WRPK
|
S
|
±1℃
|
0~+1100
|
±2.5℃
|
0~600
|
|
±[0.003(t-1100)]
|
1100~1600
|
±0.0025ltl
|
600~1600
|
偶絲直徑及材料
|
偶絲形式
|
單支式
|
雙支式
|
|
套管直徑
|
Φ2 Φ3 Φ4 Φ5 Φ6 Φ8
|
Φ3 Φ4 Φ5 Φ6 Φ8
|
|
套管材質
|
E、J、 T
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
K、N
|
1Cr18Ni9Ti GH3030
|
1Cr18Ni9Ti GH3030
|
|
S
|
GH3039
|
GH3039
|
|
