智能型金屬管轉子流量計采用獨立概念設計的測量管指示器，可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統，低壓力損失設計.智能型金屬管轉子流量計磁性耦合結構確保數據傳輸、信號更加穩定。保溫或伴熱夾套，垂直、水平、各種安裝方式更適合不同使用場合。智能型金屬管轉子流量計適用于小口徑和低流速介質流量測量，對于直管段要求不高。
較寬的流量比10：1
雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光
全金屬結構，適于高溫、高壓和強腐蝕性介質
可用于易燃、易爆危險場合
選二線制、電池、交流供電方式
帶有數據恢復，數據備份及掉電保護功能
|
耐腐型通徑
DN（mm）
|
普通型通徑
DN（mm）
|
流 量 范 圍
|
最大壓力損失
|
|
空氣m3/h 20℃
0.101325 MPa
|
水L/h 20℃
|
空氣（kPa）
|
水（kPa）
|
|
15
|
15
|
0.07～0.7
|
2.5～25
|
7.1
|
6.5
|
|
0.11～1.1
|
4.0～40
|
7.2
|
6.5
|
|
0.18～1.8
|
6.0～60
|
7.3
|
6.6
|
|
0.28～2.8
|
10～100
|
7.5
|
6.6
|
|
0.40～4.0
|
16～160
|
8.0
|
6.8
|
|
0.70～7.0
|
25～250
|
10.8
|
7.2
|
|
1.00～10
|
40～400
|
10
|
8.6
|
|
25
|
1.60～16
|
60～600
|
14
|
11.1
|
|
25
|
3.00～30
|
100～1000
|
7.7
|
7
|
|
4.50～45
|
160～1600
|
8.8
|
8
|
|
7.00～70
|
250～2500
|
12
|
10.8
|
|
50
|
11～110
|
400～4000
|
19
|
15.8
|
|
50
|
18～180
|
600～6000
|
8.6
|
8.1
|
|
25～250
|
1000～10000
|
10.4
|
11
|
|
80
|
40～400
|
1600～16000
|
15.6
|
17
|
|
80
|
75～750
|
2500～25000
|
|
8.1
|
|
100
|
100～1000
|
4000～40000
|
|
9.5
|
|
100
|
150～1500
|
6000～60000
|
|
10
|
|
150
|
125
|
|
8000～80000
|
|
|
|
|
|
100000～1000000
|
|
|
|
|
150
|
|
15000～150000
|
|
|

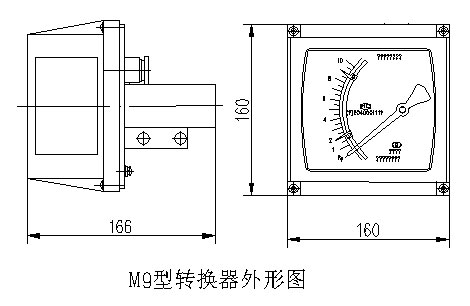

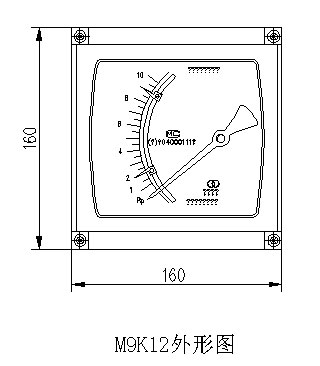

轉換器形式

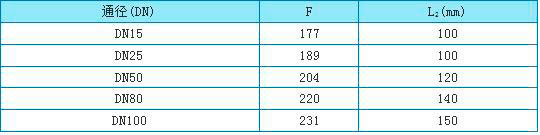

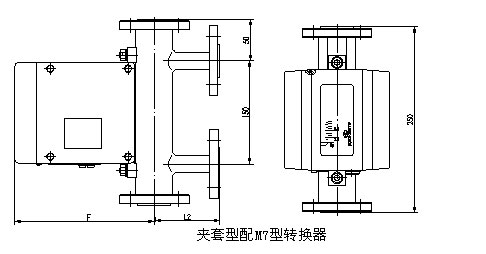

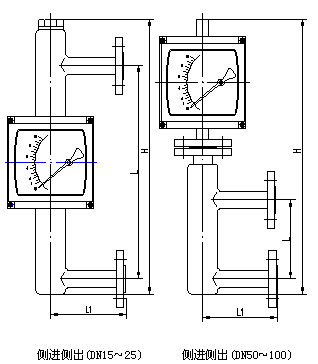

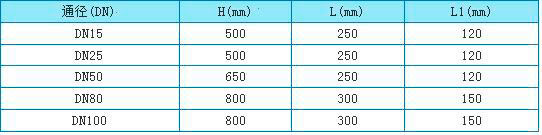

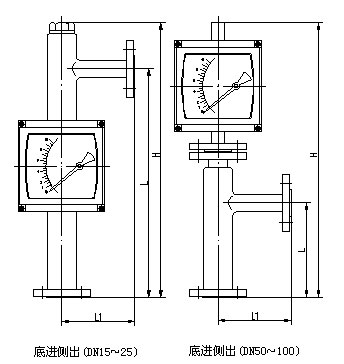

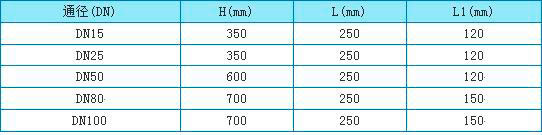

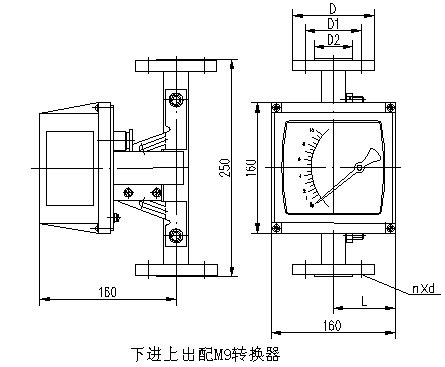

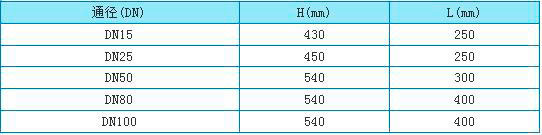

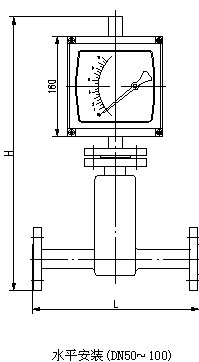

外形及安裝尺寸

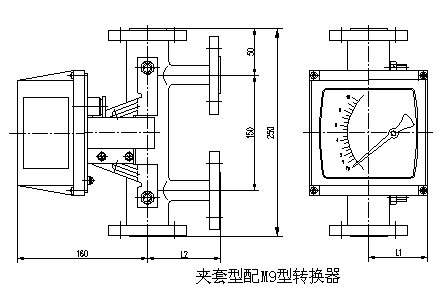

夾套連接法蘭標準為:GB/T9119 PN1.6 DN15

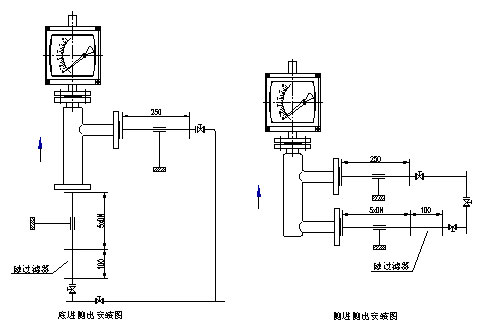

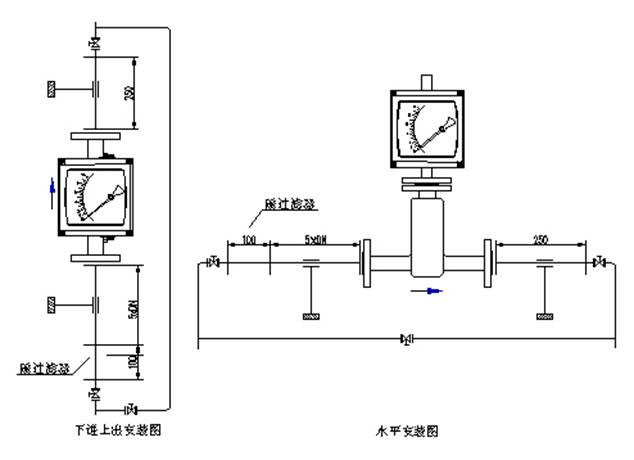

安裝形式
流量計垂直安裝，流量計中心線與鉛垂線的夾角不超過5°，在流量計的上游須保證五倍公稱通徑的入口直管段，下游保證250mm出口直管段。如果介質中含有固體雜質，應在流量計上游加裝過濾器；如果介質中含有鐵磁性物質，應在流量計的上游安裝磁過濾器。為了便于維護和清洗且不影響生產，建議安裝旁通管路。為了避免由于管道引起的流量計變形，安裝法蘭必須與儀表同軸并且相互平行，并適當?shù)刂喂艿酪员苊夤艿勒駝雍蜏p小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游。用于測量氣體時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作。
附件
可為用戶提供前后直管段、配對法蘭、磁過濾器、氣體阻尼裝置等附件。如果介質中含有鐵磁性顆粒，就應在流量計入口處安裝磁過濾器。磁過濾器中裝有以螺旋方式排列的磁棒，以最大限度地減小壓力損失，每個磁棒均由PTFE聚四氟乙稀包裹，防止介質的腐蝕。

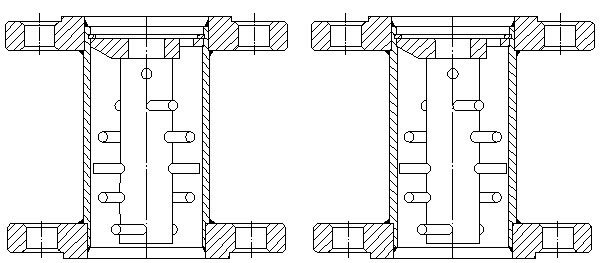

磁過濾器的結構見圖：
磁過濾器結構 襯PTFE磁過濾器結構
限位開關報警裝置
限位開關報警裝置在指示器中的部分由感應頭、鋁片等組成，感應頭被安裝在能被指針軸上的鋁片切割的位置，通過改變感應頭的位置可以任意設定限位值。感應頭輸出信號給金屬轉子流量指示控制儀。
技術參數
1.供電電源：24V AC±10%
2.功耗：≤3W
3.工作溫度：-25℃～60℃
4.輸出觸點容量：24VAC 3A

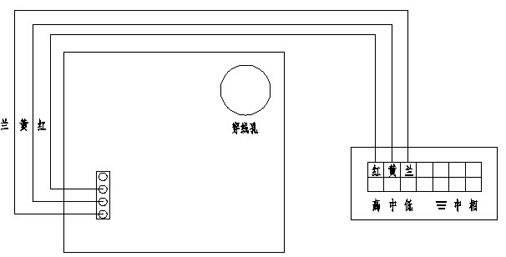

接線圖
報警點的改變須打開前蓋,松開刻度盤上的小指針的螺釘,調整到需要的位置后,再將螺釘緊固,最后裝好前蓋。
設計選用及訂貨須知
1.根據測量流體是氣體或液體,正確遠用氣體或液體金屬管浮子流量計。
2.被測流體無腐蝕性選用普通型，有腐蝕性選用耐腐型。
3.訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。我公司根據用戶提出的密度等進行刻度修正，制作特殊的流量標尺。
4.根據被測流體的測量范圍、應用場合等選擇合適型號的規格品種。如有特殊要求的流量計，請來公司或來函與銷售部聯系。
智能型金屬管浮子流量計測量部分特點：
1、堅固的全金屬結構設計型浮子流量計
2、采用獨立概念設計的測量管指示器
3、可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統
4、低壓力損失設計
5、短行程、小型結構設計、儀表總高度250
6、磁性耦合結構確保數據傳輸、信號更加穩定
7、保溫或伴熱夾套
8、垂直、水平、各種安裝方式更適合不同使用場合
9、適用于小口徑和低流速介質流量測量
10、工作可靠，維護量小，壽命長
11、對于直管段要求不高
12、較寬的流量比10：1
13、雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光
14、單軸靈敏指示
15、非接觸磁耦合傳動
16、全金屬結構，適于高溫、高壓和強腐蝕性介質
17、可用于易燃、易爆危險場合
18、選二線制、電池、交流供電方式
19、多參數標定功能
20、帶有數據恢復，數據備份及掉電保護功能
◇測量范圍：水(20℃)1-200000 l/h
空氣(20℃，0.1013MPa)0.03－4000m3/h；參見流量表，特殊流量可訂制
◇量 程 比：標準型10:1
◇精 度：標準型1.0級；特殊型0.5級
◇壓力等級：標準型：DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型：DN15－DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1.6MPa；特殊型在選型和訂貨前應與工廠協商
◇壓力損失：7kPa-70kPa
◇介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃
高溫型：最高可達300℃
◇介質粘度：DN15：η<5mPa.s(F15.1-F15.3)/η<30mPa.s(F15.4-F15.8)
DN25：η<250mPFa.s
DN50-DN150：η<300mPa.s
◇環境溫度：指針型－40℃－+120℃
◇連接形式：標準型：DIN2501標準法蘭
特殊型：由用戶指定的任意標準法蘭或螺紋
◇電纜接口：M20*1.5
◇供電電源：標準型：24VDC二線制4－20mA(10．8VDC－36VDC)
◇報警輸出：上限或下限瞬時流量報警，集電極開路輸出(最大100mA@30VDC內部阻抗100歐)
繼電器輸出(觸點容量1A@30VDC或0.25A@250VAC或0.5A@125VAC)
◇脈沖輸出：累積脈沖輸出，最小間隔50毫秒
◇液晶顯示：瞬時流量顯示數值范圍：0－50000
累計流量顯示數值范圍：0－99999999(可帶小數點)
◇防護等級：IP65
◇防爆標志：本安型iaⅡCT5；隔爆型dⅡBT6
|
