HLZS型塑料管轉子流量計錐管主要部分均由AS，ABS塑料制成，有較好的耐腐性能，具有結構合理、體積小、重量輕、錐管不易破碎等特點?？蓮V泛應用于化工、環保、食品等工業部門。
連接方式可分為：插接、焊接、螺紋和法蘭連接四種。
原理與結構
LZS型塑料管轉子流量計的主要測量元件為一根小端向下，大端向上垂直安裝的錐形塑料管及其在內可以上下移動的浮子。當流體自下而上流經錐形塑料管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。
安裝
〔1〕安裝前，應把儀表內的泡沫支撐物用工具尖嘴鉗輕輕把它取出，然后重新把它安裝好，在安裝時，要注意橡膠墊圈是否裝在接管的槽內，以防漏水。
〔2〕流量計的接口，可用配套的ＡＢＳ塑料管，或用ＰＶＣ塑料管，用專用膠水粘合連接，也可用塑料法連接后，再和金屬法蘭連接。
〔3〕流量計必須垂直安裝，應無明顯傾斜，其安裝高度，應便于對浮子的讀數，讀數時，視線與浮子應水平?！惨话銟?biāo)準：需用的最佳流量為流量計最大流量的50％-70％，盡量不要用到最高數?！?/p>
〔4〕在儀表的上下游進出口應保證有5倍儀表口徑的直管段。
〔5〕被側流體壓力須穩定，如流體太力不穩定，會造成浮子波動，不能正確測量，流量計上游應設置緩沖器或定值器。
〔6〕塑料管轉子流量計應垂直安裝，流量計中心線與鉛垂線的夾角不應超過5度。
使用
〔1〕儀表使用時，應先緩慢開啟上游閥門至全開，然后用流量計下游的調節閥調節流量。儀表停止使用時應先緩慢關閉上游閥門，然后再關閉儀表下游的流量調節閥。
〔2〕儀表的示值在刻線的中見,依浮子升起的高度由浮子的標尺處讀出示值。
〔3〕當錐管和浮子粘污時，應及時清洗。
〔4〕定期檢查流量計的誤差，一旦超出規定誤差，應調換浮子和錐管，或者重新標定以得到更好的精度。
〔5〕被測流體與流量計標定介質不一致時，需對示值按進行修正。由下式表示
QS=QN
QS＝實際流量 Qn＝流量計讀數示值 ρn＝流量計標定時的介質密度ρs＝被測介質的密度 ρf＝浮子材料的密度
|
LZS- 塑料管轉子流量計 技術參數
|
|
公稱通徑
(mm)
|
型號
|
測量范圍
|
允許被測介質狀況
|
精度
|
|
短管型
|
溫度℃
|
壓力MPa
|
|
15
|
LZS-15
|
5-50l/h
|
0-60
|
≤0.6
|
±5%
|
|
10-100l/h
|
|
16-160l/h
|
|
25-250l/h
|
|
40-400l/h
|
|
50-500l/h
|
|
60-600l/h
|
|
100-1000l/h
|
|
25
|
LZS-25
|
100-1000l/h
|
|
160-1600l/h
|
|
250-2500l/h
|
|
32
|
LZS-32
|
0.4-4m3/h
|
|
0.6-6m3/h
|
|
50
|
LZS-50
|
|
|
1-10m3/h
|
|
1.6-16m3/h
|
|
65
|
LZS-65
|
5-25m3/h
|
|
8-40m3/h
|
|
12-60m3/h
|
| 80 |
LZS-80 |
5-25m3/h
|
|
8-40m3/h
|
|
12-60m3/h
|
|
100
|
LZS-100
|
12-60m3/h
|
|
18-90m3/h
|
|
20-120m3/h
|
|
125
|
LZS-125
|
25-150m3/h
|
|
30-180m3/h
|
| 150 |
LZS-150 |
12-60m3/h |
| 18-90m3/h |
| 20-120m3/h |
| 25-150m3/h |
| 30-180m3/h |
.jpg)
|

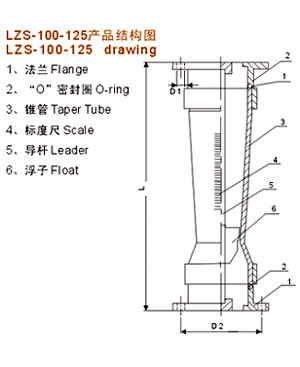

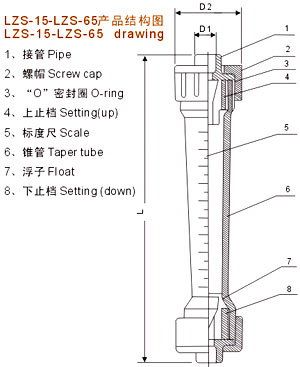

LZS-塑料管轉子流量計外形安裝尺寸
|
|
型號
|
尺寸
|
適用管道
(mm)
|
|
短管型
|
|
L
|
D1
|
D2
|
|
LZS-15
|
202
|
20
|
45
|
15或20
|
|
LZS-25
|
226
|
32
|
60
|
25或32
|
|
LZS-32
|
288
|
40
|
74
|
32或40
|
|
LZS-50
|
341
|
63
|
98
|
50或63
|
|
LZS-65
|
430
|
75
|
122
|
65或75
|
|
LZS-100
|
520
|
法蘭連接
|
100
|
|
LZS-125
|
520
|
法蘭連接
|
125
|
