概述
工業用熱電阻作為溫度測量傳感器,通常顯示儀表、記錄儀和電子調節器等配套使用，它可以直接測量或控制各種生產過程中-200℃-600℃范圍內的液體,蒸汽和氣體介質以及固體表面的溫度.
根據國家規定，我公司生產的符合IEC國際標準分度號的Pt100鉑熱電阻和符合專業標準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型熱電阻
主要應用
裝配熱電阻通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的-200℃—+500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
按安裝固定裝置方法分為
感溫元件
無固定裝置裝配熱電阻
固定螺紋式裝配熱電阻
活動法蘭式裝配熱電阻
固定法蘭式裝配熱電阻
固定螺紋錐式裝配熱電阻
活絡管接頭式裝配熱電阻
直形管接頭式裝配熱電阻
固定螺紋管接頭式裝配熱電阻
活動螺紋管接頭式裝配熱電阻
產品特點
1、壓簧式感溫元件，抗振性能好；
2、毋須補償導線，節省費用；
3、測量精確度高；
4、進口薄膜電阻元件，性能可靠穩定；
5、機械強度高，耐壓性能好。
產品執行標準：IEC751JB/T8622-1997JB/T8623-1997
常溫絕緣電阻
在環境溫度為15—35℃，相對溫度不大于80%，試驗電壓為10—1000V（直流）電極與外套管之間的絕緣電阻≥100MΩ.m
測量范圍及溫差
|
型號
|
分度號
|
測量范圍℃
|
精度等級
|
允差值
|
|
WZP
|
Pt100
|
-200℃—+500℃
|
A級
|
±(0.15+0.002|t|)
|
|
B級
|
±(0.30+0.005|t|)
|
|
WZC
|
Cu50
Cu100
|
-50℃—+100℃
|
-
|
±(0.30+0.005|t|)
|
注：t為感溫元件實際測溫絕對值
|
熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻R0比值：（R100/R0）
分度號Pt100：A級 R0=100±0.06Ω
B級 R0=100±0.12Ω
R0/R100=1.3850
分度號Cu50:R0=50±0.05Ω
R0/R100=1.428±0.02
|
| |

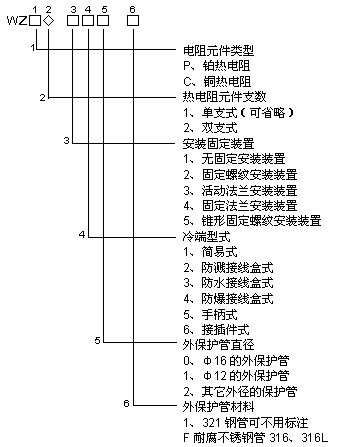

| 型號表示 |
|
|
|
