金屬管浮子流量計
關鍵字：金屬管浮子流量計,浮子流量計,流量計 |
ZN.jpg)
金屬管浮子流量計適用于小口徑和低流速介質 流量測量；工作可靠，維護量小，壽命長；金屬管浮子流量計對于直管段要求不高 ；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光 單軸靈敏指示；非接觸磁耦合傳動；金屬管浮子流量計全金屬結構，適于高溫、高 壓和強腐蝕性介質；可用于易燃、易爆危險場合；可選二線制、電池、交流供電方式；多參數標定功能；金屬管浮子流量計帶有數據恢復，數據備份及掉電保護功能.
一、技術參數
測量范圍:水（20℃）1-200000 l／h
空氣（20℃，0．1013MPa）0．03－4000m3／h
參見流量表，特殊流量可訂制
量程比：標準型10：1 特殊型20：1
精度： 標準型1．5級 特殊型1．0級
壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1．6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失：7kPa-70kPa
介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃
高溫型：最高可達400℃
介質粘度：DN15: ‹5mPa.s(F15.1-F15.3)
‹30mPa.s(F15.4-F15.8)
DN25: ‹250mPFa.s
DN50-DN150: ‹300mPa.s
環境溫度：液晶型－30℃－+85℃
指針型－40℃－+120℃
連接形式：標準型：DIN2501標準法蘭
特殊型：由用戶指定的任意標準法蘭或螺紋
電纜接口：M20＊1．5
供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC ）
交流型：85－265VAC 50HZ
電池型：3．6V@4AH鎳氫電池
報警輸出：上限或下限瞬時流量報警
標準型：集電極開路輸出（最大100mA@30VDC內部阻抗100 歐）
特殊型：繼電器輸出（觸點容量最大5A@250VAC）
脈沖輸出：累積脈沖輸出，最小間隔50毫秒
液晶顯示：瞬時流量顯示數值范圍：0－50000
累計流量顯示數值范圍：0－99999999
防護等級：IP65
防爆標志：本安型iaⅡCT6 隔爆型dⅡCT6
LZ-系列金屬管浮子流量計
產品說明：
LZ－列金屬管浮子流量計流量選擇表
|
腐通徑Anticorrosion
Diameter
|
普通通徑Normal Diameter
|
測量 范圍 Measure Range
|
最大壓力損失Maximum Pressure Loss
|
|
DN（mm）
|
DN（mm）
|
空氣Air20℃ m3/h
|
水Water（20℃） （L/h）
|
空氣Air（KPa）
|
水Water（KPa）
|
|
15
|
15
|
0.05-0.5
|
1.6-16
|
7.0
|
6.4
|
|
0.07-0.7
|
2.5-25
|
7.1
|
6.5
|
|
0.11-1.1
|
4.0-40
|
7.2
|
6.5
|
|
0.18-1.8
|
6.0-60
|
7.3
|
6.6
|
|
0.28-2.8
|
10-100
|
7.5
|
6.6
|
|
0.40-4.0
|
16-160
|
8.0
|
6.8
|
|
0.70-7.0
|
25-250
|
10.8
|
7.2
|
|
1.00-10
|
40-400
|
10
|
8.6
|
|
1.60-16
|
60-600
|
14
|
11.1
|
|
25
|
|
80-800
|
|
14
|
|
25
|
3.00-30
|
100-1000
|
7.7
|
7.0
|
|
4.50-45
|
160-1600
|
8.8
|
8.0
|
|
7.00-70
|
250-2500
|
12
|
10.8
|
|
11-110
|
400-4000
|
19
|
15.8
|
|
50
|
|
500-5000
|
|
16.2
|
|
50
|
18-180
|
600-6000
|
8.6
|
8.1
|
|
25-250
|
1000-10000
|
10.4
|
11
|
|
80
|
40-400
|
1600-16000
|
12.6
|
17
|
|
80
|
50-500
|
2000-20000
|
15.5
|
6.3
|
|
100
|
75-750
|
2500-25000
|
17.2
|
8.1
|
|
100
|
100-1000
|
4000-40000
|
|
9.5
|
|
125
|
160-1600
|
6000-60000
|
|
10
|
|
125
|
250-2500
|
8000-80000
|
|
16
|
|
150
|
|
10000-100000
|
|
20
|
|
|
300-3000
|
12-120m3/h
|
|
20
|
|
|
400-4000
|
15-150m3/h
|
|
25
|

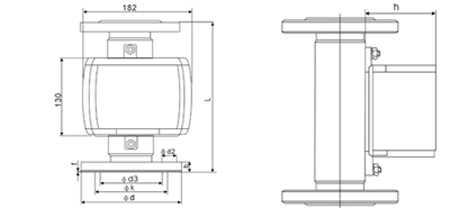

安裝尺寸
法蘭及外形尺寸
|
口徑/壓力
Mn/MPa
|
尺寸
Φd
|
Φd3
|
Φk
|
Φd2
|
b
|
f
|
L
|
h
|
|
15/4.0
|
95
|
45
|
65
|
4xΦ14
|
16
|
2
|
250
|
85
|
|
25/4.0
|
115
|
68
|
85
|
4xΦ14
|
18
|
2
|
250
|
85
|
|
50/4.0
|
165
|
102
|
125
|
4xΦ18
|
20
|
3
|
250
|
85
|
|
80/1.6
|
200
|
138
|
160
|
8xΦ18
|
20
|
3
|
250
|
85
|
|
100/1.6
|
220
|
162
|
180
|
8xΦ18
|
20
|
3
|
250
|
85
|
|
125/1.6
|
250
|
188
|
210
|
8xΦ18
|
22
|
3
|
400
|
85
|
|
150/1.6
|
285
|
218
|
240
|
8xΦ22
|
22
|
3
|
400
|
85
|
LZ-系列金屬浮子流量計選型說明
|
管道口徑
|

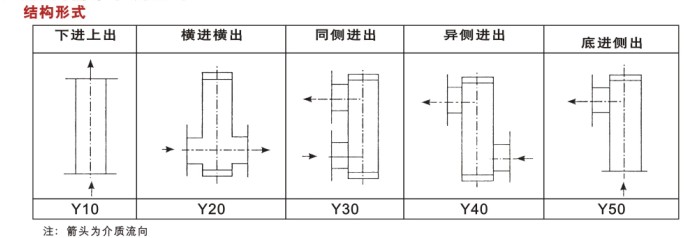

結構形式
|
接液材質
|
附加結構
|
|
A
|
B
|
介質流向
|
C
|
D
|
|
DN15
|
Y10
|
下進上出
|
RRO
|
0Cr18Ni12Mo2Ti
|
F
|
防腐型
|
|
DN25
|
Y20
|
橫進橫出
|
RR1
|
1Cr18Ni9Ti
|
T
|
夾套型
|
|
DN50
|
Y30
|
同側進出
|
RP
|
（聚四氟乙烯）
|
Z
|
阻尼型
|
|
DN80
|
Y40
|
異側進出
|
Ti
|
（鈦合金）
|
G
|
高溫型
|
|
DN100
|
Y50
|
底側進出
|
RL
|
316L
|
Y
|
高壓型
|
|
DN125
|
|
|
|
|
B
|
防爆型
|
|
DN150
|
|
|
|
|
|
|
|
轉換器功能組合
|
功能
|
|
Es1
|
遠傳4-20mA標準電流信號，本安防爆，防爆標志ibIICT5，安全柵型號LB906（注）
|
|
Es2
|
遠傳4-20mA標準電流信號
|
|
K1
|
帶一上限報警輸出
|
|
K2
|
帶一上限報警輸出
|
|
K12
|
帶一上限和一下限報警輸出
|
|
JsB
|
現場電池供電，LCD顯示瞬時流量和累積流量，本安防爆
|
|
JsC
|
220V AC 供電，LCD顯示瞬時流量和累積流量
|
|
JsD
|
24 V AC 供電，LCD顯示瞬時流量和累積流量本安防爆
|
|
JsE
|
24 V AC 供電，LCD顯示瞬時流量和累積流量,輸出（4-20）mA標準電流信號傳送瞬時流量，本安防爆
|
如果介質中含有鐵磁性顆粒，就應在入流量計入口處安裝磁性濾器。磁過濾器中裝有以螺旋方式排列的磁棒，以最大限度地減少壓力損失，每根磁棒均由PTFE聚乙烯包裹，防止腐蝕。
Ⅰ型：法蘭式連接，高度100mm
Ⅱ型：壓緊式安裝，高度50mm
|
| |
