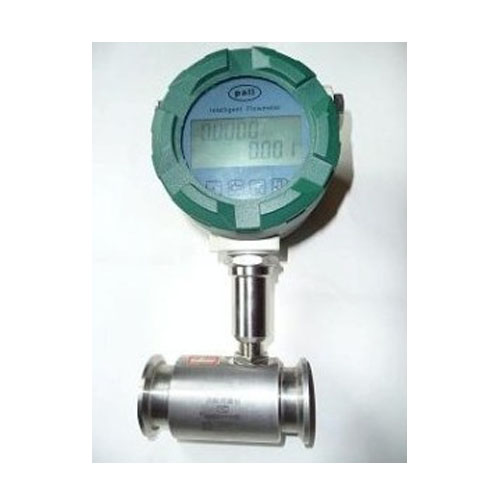

衛生型渦輪流量計
關鍵字：衛生型渦輪流量計,渦輪流量計,流量計 |
.jpg)
一、概 述
列衛生型渦輪流量計是一種可廣泛應用于制藥、食品、飲料等行業，作為計量、配料、控制、成品灌裝等用途的流量計量?jī)x表。該儀表外殼是用不銹鋼（316L）制成，機芯部分使用特種材質，具有良好的防腐蝕、防銹能力。整表結構突破傳統工藝，采用國外先進結構優化設計，大大提高了儀表的精確度和重復性。專門為制藥、飲料行業設計，采用快裝式連接結構，方便清洗。HC-LWS系列衛生型渦輪流量計已達到同類產品國際水準，是衛生行業理想儀表。
二、產品特點
1、國際化標準，可替代同類進口產品；
2、防腐防銹材質，適用于衛生行業；
3、快裝式結構，易于安裝維護；
4、精度高，重復性好；
5、高品質渦輪，超出常規的量程范圍；
三、適用場所
·制藥行業:生理鹽水、葡萄糖水等輸液制品的灌裝與計量；
·食品、飲料行業:蔬菜汁、果汁、啤酒、成品油等液態食品的灌裝與計量。
1.基本參數： 表1
|
儀表口徑
|
4、6、10、15、20、25、32、40 、50
|
|
精度等級
|
±1%R、±0.5%R、±0.2%R（需特制）
|
|
量程比
|
1:10；1:15；1:20
|
|
儀表材質
|
316（L）不銹鋼
|
|
被測介質溫度（℃）
|
-20～＋120℃
|
|
環境條件
|
溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
|
|
輸出信號
|
傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V
變送器：兩線制4 ~ 20mADC電流信號
|
|
供電電源
|
傳感器：+12VDC 、+24VDC（可選）
變送器：+24VDC
現場顯示型：儀表自帶3.2V鋰電池
|
|
信號傳輸線
|
STVPV3×0.3（三線制），2×0.3（二線制）
|
|
傳輸距離
|
≤1000m
|
|
信號線接口
|
基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5
|
|
防爆等級
|
基本型：非防爆產品；防爆型：ExdIIBT6
|
|
防護等級
|
IP65
|
2.測量范圍及工作壓力：表2
|
儀表口徑
（mm）
|
正常流量范圍
（m3/h）
|
擴展流量范圍
（m3/h）
|
常規耐受壓力
（MPa）
|
|
DN 4
|
0.04～0.25
|
0.04～0.4
|
1.0
|
|
DN 6
|
0.1～0.6
|
0.06～0.6
|
1.0
|
|
DN 10
|
0.2～1.2
|
0.15～1.5
|
1.0
|
|
DN 15
|
0.6～6
|
0.4～8
|
1.0
|
|
DN 20
|
0.8～8
|
0.45～9
|
1.0
|
|
DN 25
|
1～10
|
0.5～10
|
1.0
|
|
DN 32
|
1.5～15
|
0.8～15
|
1.0
|
|
DN 40
|
2～20
|
1～20
|
1.0
|
|
DN 50
|
4～40
|
2～40
|
1.0
|
儀表選型：表3
|
型 號
|
說 明
|
|
TX-LWS-
|
□
|
/□
|
/□
|
/□
|
/□
|
|
公
稱
通
徑
|
4
|
|
|
|
|
4 mm
|
|
6
|
6 mm
|
|
10
|
10 mm
|
|
15
|
15 mm
|
|
20
|
20 mm
|
|
25
|
25 mm
|
|
32
|
32 mm
|
|
40
|
40 mm
|
|
50
|
50 mm
|
|
類 型
|
N
|
傳感器型：+12V或24V供電，輸出三線制脈沖信號
|
|
A
|
變送器型：+24V供電，輸出二線制4～20mA
|
|
B
|
智能型：鋰電池供電，現場顯示無信號輸出
|
|
C
|
智能型：+24V供電，現場顯示并輸出二線制4～20mA
|
|
C1
|
智能型：+24V供電，現場顯示并帶有RS486通訊協議
|
|
C2
|
智能型：+24V供電，現場顯示并帶有HART通訊協議
|
|
精度等級
|
05
|
0.5級
|
|
10
|
1.0級
|
|
02
|
0.2級（協商訂貨，生產周期較長）
|
|
渦 輪
類 型
|
W
|
擴展測量范圍
|
|
S
|
標準測量范圍
|
|
防 爆
|
N
|
非防爆型
|
|
E
|
防爆型，ExdⅡBT6
|
安裝尺寸：表4
| |
D(mm)
|
A(mm)
|
d(mm)
|
L（mm）
|
|
DN4
|
Φ50
|
Φ46
|
4
|
100
|
|
DN6
|
6
|
|
DN10
|
10
|
|
DN15
|
15
|
|
DN20
|
20
|
|
DN25
|
25
|
|
DN40
|
Φ64
|
Φ60
|
40
|
140
|
|
DN50
|
Φ77.5
|
Φ73
|
50
|
150
|
|
| |
